A BSP szerelvénykatalógus a popluare az Egyesült Királyságban, Írországban, Kanadában, az Egyesült Államokban stb.
Az összes BSP 60 kúpos szerelvényt a BS5200 magyarázza, amely megegyezik az ISO 8434-6 szabványtal.
A BSPP szálméretdiagramjának mérete G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 stb.
A BSP egy brit szabványos cső 55 fokos menettel.
A BSPP szál az ISO 228 és az AS 1722.2 szabvány szerint van.
BSPP menetes útmutató sok tömítéstípushoz, például BSPP 60 ° kúp az üléscső csatlakozójához, BSPP port rögzített tömítéssel, BSPP port ED tömítéssel, BSPP orr + rögzítőgyűrű G, BSPP o-gyűrűs állítható H típusú sajt, BSPP vágófelület B típusú tömítés
BSPP csőszerelvény adapterek sokféle végéhez, mint például BSPT hüvely, ORFS hüvely, metrikus ISO 6149-3 csap, JIC hím 74 kúp, Komatsu metrikus 60 kúp, NPT hüvely, SAE ORB ISO 11926-3 csatlakozók, tompahegesztett cső, JIC aljzat 37 kúpos, ORFS nőstény stb.

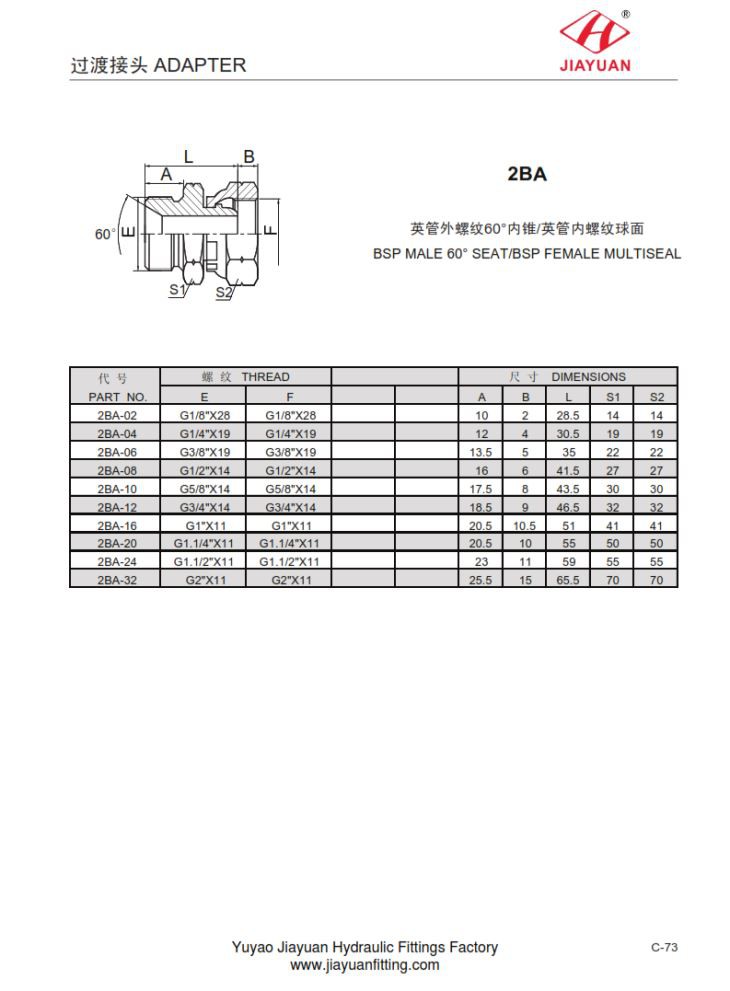

2BA BSP MALE 60 ° ÜLÉS / BSP FEMALE MULTISEAL A szerelvények mérettáblája az alábbiak szerint:
PAR T NO . | HÉR D | MÉRET S | ||||||
E | F | A | B | L | S 1 | S 2 | ||
2BA-0 2 | G1 / 8 "X2 8 | G1 / 8 "X2 8 | 1 0 | 2 | 28. 5 | 1 4 | 1 4 | |
2BA-0 4 | G1 / 4 "X1 9 | G1 / 4 "X1 9 | 1 2 | 4 | 30. 5 | 1 9 | 1 9 | |
2BA-0 6 | G3 / 8 "X1 9 | G3 / 8 "X1 9 | 13. 5 | 5 | 3 5 | 2 2 | 2 2 | |
2BA-0 8 | G1 / 2 "X1 4 | G1 / 2 "X1 4 | 1 6 | 6 | 41. 5 | 2 7 | 2 7 | |
2BA-1 0 | G5 / 8 "X1 4 | G5 / 8 "X1 4 | 17. 5 | 8 | 43. 5 | 3 0 | 3 0 | |
2BA-1 2 | G3 / 4 "X1 4 | G3 / 4 "X1 4 | 18. 5 | 9 | 46. 5 | 3 2 | 3 2 | |
2BA-1 6 | G1 "X1 1 | G1 "X1 1 | 20. 5 | 10. 5 | 5 1 | 4 1 | 4 1 | |
2BA-2 0 | G1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | 20. 5 | 1 0 | 5 | 5 0 | 5 0 | |
2BA-2 4 | G1.1 / 2 "X1 1 | G1.1 / 2 "X1 1 | 2 3 | 1 1 | 5 9 | 5 | 5 | |
2BA-3 2 | G2 "X1 1 | G2 "X1 1 | 25. 5 | 1 5 | 65. 5 | 7 0 | 7 0 | |
