Termékkategória: JIS szabvány Hidraulikus szerelvények különböző adapterekhez
A JIS szálméret-diagramja az alábbiak szerint készül: BSPP szálak: ISO 228-1 G, JIS B0202; BSPT szálak: ISO 7/1, JIS B0203.
A JIS szerelvényeket 30 ° fáklya és 60 ° kúpos csatlakozással tervezték a tömlővégekhez, tömlőadapterként is használva.
Menetípusok csövezéséhez: JIS B2351 port, Npt, SAE ORB adapter stb.

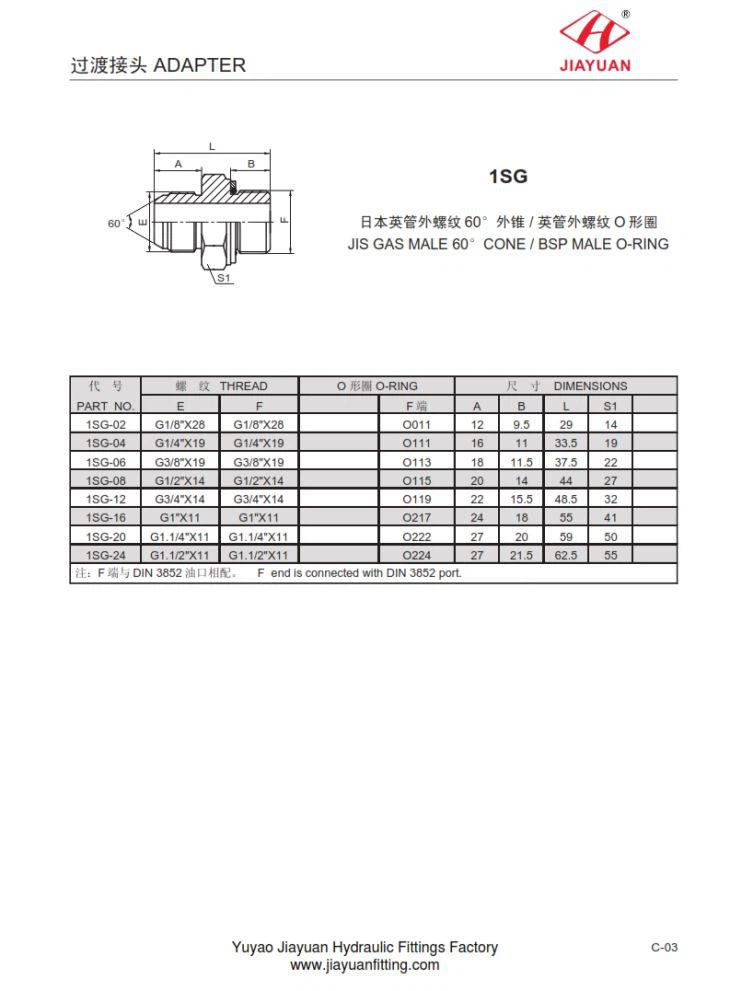

1SG JIS GÁZMALA 60 KÓnuszos BSP-FŐTYŰ O-RING specifikációk, az alábbiak szerint:
RÉSZ NEM. | THREA | O-RING | MÉRETEK | |||||||
E | F | F | A | B | L | S1 | ||||
1SG-02 | G1 / 8" X28 | G1 / 8" X28 | O011 | 12 | 9.5 | 29 | 14 | |||
1SG-04 | G1 / 4" X19 | G1 / 4" X19 | O111 | 16 | 11 | 33.5 | 19 | |||
1SG-06 | G3 / 8" X19 | G3 / 8" X19 | O113 | 18 | 11.5 | 37,5 | 22 | |||
1SG-08 | G1 / 2" X14 | G1 / 2" X14 | O115 | 20 | 14 | 44 | 27 | |||
1SG-12 | G3 / 4" X14 | G3 / 4" X14 | O119 | 22 | 15.5 | 48,5 | 32 | |||
1SG-16 | G1" X11 | G1" X11 | O217 | 24 | 18 | 55 | 41 | |||
1SG-20 | G1.1 / 4" X11 | G1.1 / 4" X11 | O222 | 27 | 20 | 59 | 50 | |||
1SG-24 | G1.1 / 2" X11 | G1.1 / 2" X11 | O224 | 27 | 21.5 | 62,5 | 55 | |||
F a vég a DIN 3852 porthoz van csatlakoztatva. | ||||||||||
