Termékkategória: JIS szabvány Hidraulikus szerelvények különböző adapterekhez
A JIS szálméret-diagramja az alábbiak szerint készül: BSPP szálak: ISO 228-1 G, JIS B0202; BSPT szálak: ISO 7/1, JIS B0203.
A JIS szerelvényeket 30 ° fáklya és 60 ° kúpos csatlakozással tervezték a tömlővégekhez, tömlőadapterként is használva.
Menetípusok csövezéséhez: JIS B2351 port, Npt, SAE ORB adapter stb.

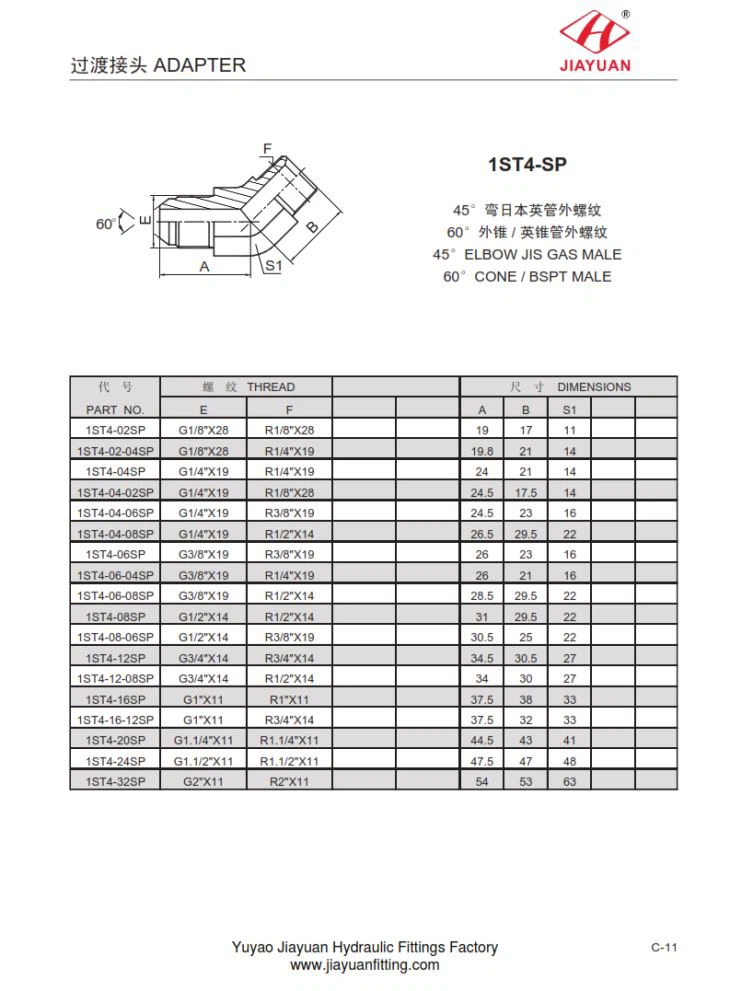

1ST4-SP 45 ELBOW JIS GÁZMALA 60 KÚPOS BSPT FÉNY specifikációk a következők szerint:
RÉSZ NEM. | CÉRNA | MÉRETEK | |||||
E | F | A | B | S1 | |||
1ST4-02SP | G1 / 8" X28 | R1 / 8" X28 | 19 | 17 | 11 | ||
1ST4-02-04SP | G1 / 8" X28 | R1 / 4" X19 | 19.8 | 21 | 14 | ||
1ST4-04SP | G1 / 4" X19 | R1 / 4" X19 | 24 | 21 | 14 | ||
1ST4-04-02SP | G1 / 4" X19 | R1 / 8" X28 | 24.5 | 17.5 | 14 | ||
1ST4-04-06SP | G1 / 4" X19 | R3 / 8" X19 | 24.5 | 23 | 16 | ||
1ST4-04-08SP | G1 / 4" X19 | R1 / 2" X14 | 26.5 | 29.5 | 22 | ||
1ST4-06SP | G3 / 8" X19 | R3 / 8" X19 | 26 | 23 | 16 | ||
1ST4-06-04SP | G3 / 8" X19 | R1 / 4" X19 | 26 | 21 | 16 | ||
1ST4-06-08SP | G3 / 8" X19 | R1 / 2" X14 | 28.5 | 29.5 | 22 | ||
1ST4-08SP | G1 / 2" X14 | R1 / 2" X14 | 31 | 29.5 | 22 | ||
1ST4-08-06SP | G1 / 2" X14 | R3 / 8" X19 | 30.5 | 25 | 22 | ||
1ST4-12SP | G3 / 4" X14 | R3 / 4" X14 | 34.5 | 30.5 | 27 | ||
1ST4-12-08SP | G3 / 4" X14 | R1 / 2" X14 | 34 | 30 | 27 | ||
1ST4-16SP | G1" X11 | R1" X11 | 37,5 | 38 | 33 | ||
1ST4-16-12SP | G1" X11 | R3 / 4" X14 | 37,5 | 32 | 33 | ||
1ST4-20SP | G1.1 / 4" X11 | R1.1 / 4" X11 | 44.5 | 43 | 41 | ||
1ST4-24SP | G1.1 / 2" X11 | R1.1 / 2" X11 | 47,5 | 47 | 48 | ||
1ST4-32SP | G2" X11 | R2" X11 | 54 | 53 | 63 | ||
