Férfi 60 fokos kúpos csatlakozó
Termékkategória: JIS szabvány Hidraulikus szerelvények különböző adapterekhez
A JIS szálméret-diagramja az alábbiak szerint készül: BSPP szálak: ISO 228-1 G, JIS B0202; BSPT szálak: ISO 7/1, JIS B0203.
A JIS szerelvényeket 30 ° fáklya és 60 ° kúpos csatlakozással tervezték a tömlővégekhez, tömlőadapterként is használva.
Menetípusok csövezéséhez: JIS B2351 port, Npt, SAE ORB adapter stb.

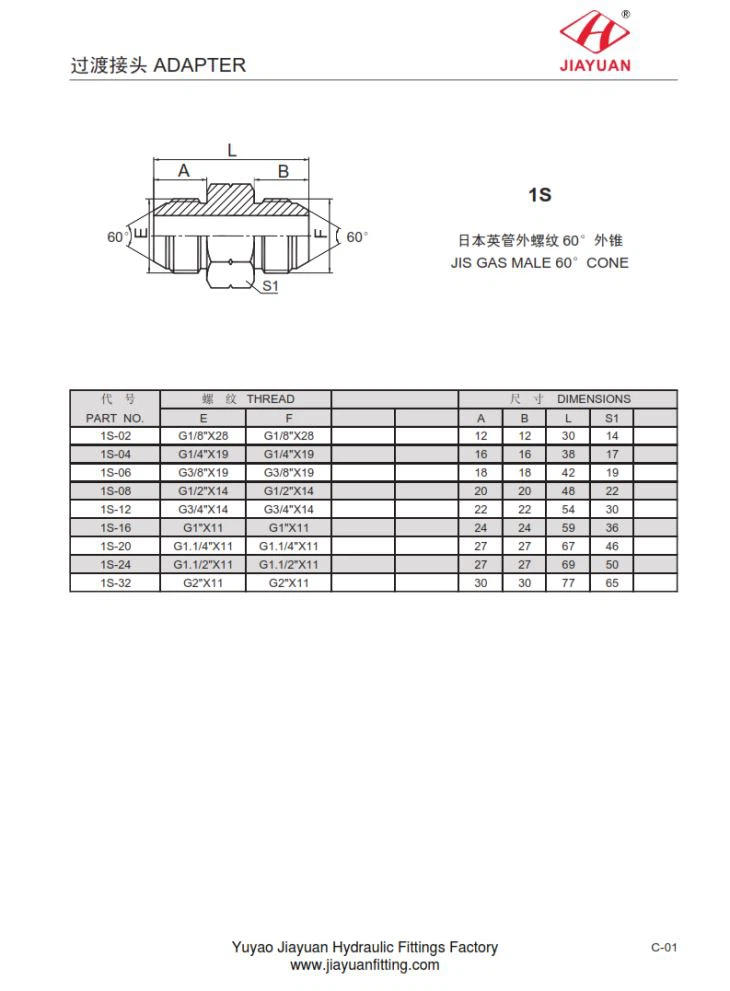

Az 1S JIS GAS MALE 60 ° CONE specifikációk a következők szerint:
RÉSZ NEM. | CÉRNA | MÉRETEK | ||||||
E | F | A | B | L | S1 | |||
1 S-02 | G1 / 8" X28 | G1 / 8" X28 | 12 | 12 | 30 | 14 | ||
1 S-04 | G1 / 4" X19 | G1 / 4" X19 | 16 | 16 | 38 | 17 | ||
1 S-06 | G3 / 8" X19 | G3 / 8" X19 | 18 | 18 | 42 | 19 | ||
1 S-08 | G1 / 2" X14 | G1 / 2" X14 | 20 | 20 | 48 | 22 | ||
1S-12 | G3 / 4" X14 | G3 / 4" X14 | 22 | 22 | 54 | 30 | ||
1S-16 | G1" X11 | G1" X11 | 24 | 24 | 59 | 36 | ||
1S-20 | G1.1 / 4" X11 | G1.1 / 4" X11 | 27 | 27 | 67 | 46 | ||
1S-24 | G1.1 / 2" X11 | G1.1 / 2" X11 | 27 | 27 | 69 | 50 | ||
1S-32 | G2" X11 | G2" X11 | 30 | 30 | 77 | 65 | ||
