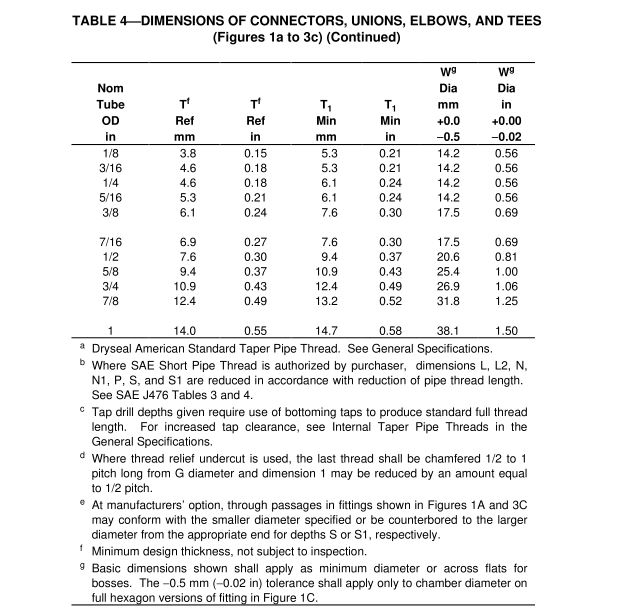

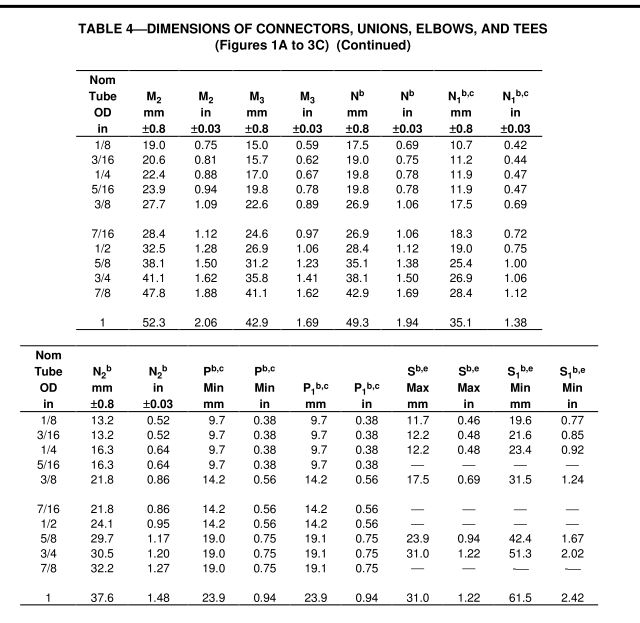

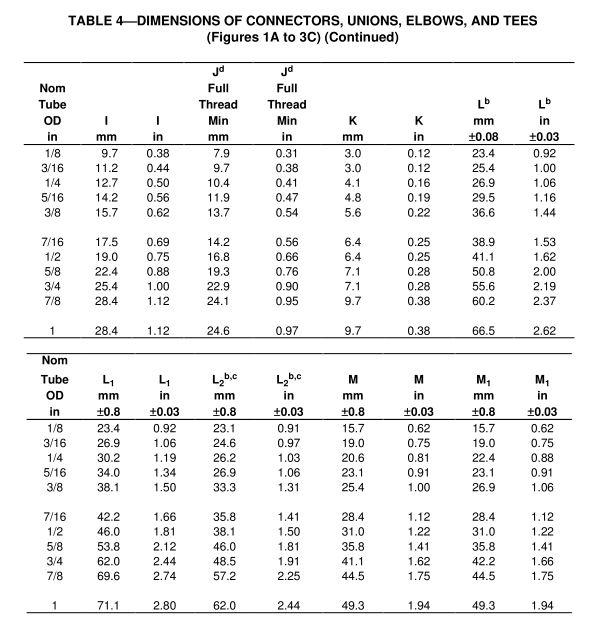

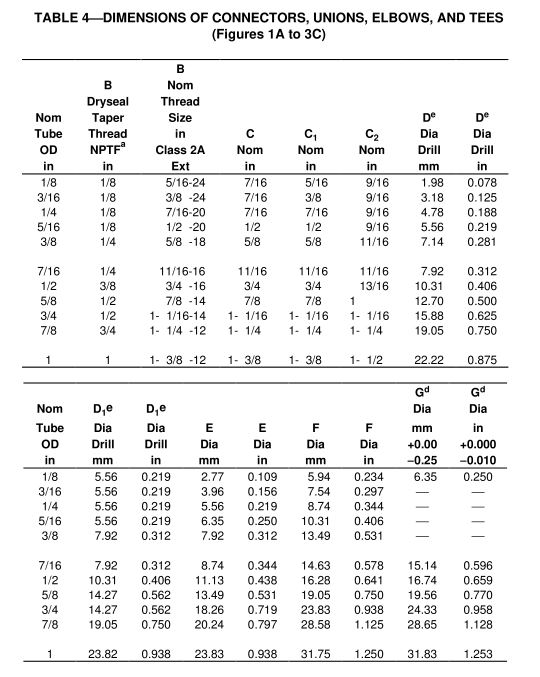

SAE J512 A flare típusú szerelvényeknek az 1–4. Ábrákon és a 3–5. Táblázatokban meghatározottaknak kell lenniük.
SAE CSATLAKOZÓK, UNIONS, ELBOWS és TEES kódszámok a következők szerint:
1A. ÁBRA (010102)
1B. ÁBRA (010101)
1C. Ábra (010103)
2A. Ábra (010202)
2B. ÁBRA (010201)
2C. ÁBRA (010203)
2D. ÁBRA (010302)
3A. Ábra (010401)
3B. ÁBRA (010425)
3C. Ábra (010424)
A 3/16-tól 3/8-ig és az 1/2-3 / 4-ig terjedő méretnél az 1A-3C. Ábrákon bemutatott SAE flare típusú szerelvények megegyeznek az SAE J513-ban meghatározott megfelelő hűtőcsőszerelvényekkel. A speciális méretű 3/16 és 3/8 és 1/2 - 3/4 kombinációs szerelvények az SAE J513 szabványban meghatározottaknak felelnek meg.
