A BSP csőszerelvény méretei és katalógusa ugyanaz a szállítóktól.
Anyag A csőszerelvények típusai, például rozsdamentes acél, sárgaréz és műanyag.
Az Egyesült Királyságban és az Egyesült Államokban a BSPP menetes csőszerelvények alkalmazása műszeres csőszerelvényekben és ipari csőszerelvényekben.
BSP csőcsatlakozók az aljzat hegesztéséhez, NPT-csatlakozó, SAE ORB, BSPT-csatlakozó, ORFS-csatlakozó, DIN 2353 csőcsatlakozó, metrikus o-gyűrű stb.
A BSPP csőadapter alakja, például egyenes, könyök, tee, kereszt, reduktor.
Ezenkívül akár 2 hüvelykes bsp-es szerelvényeket is szállítunk.

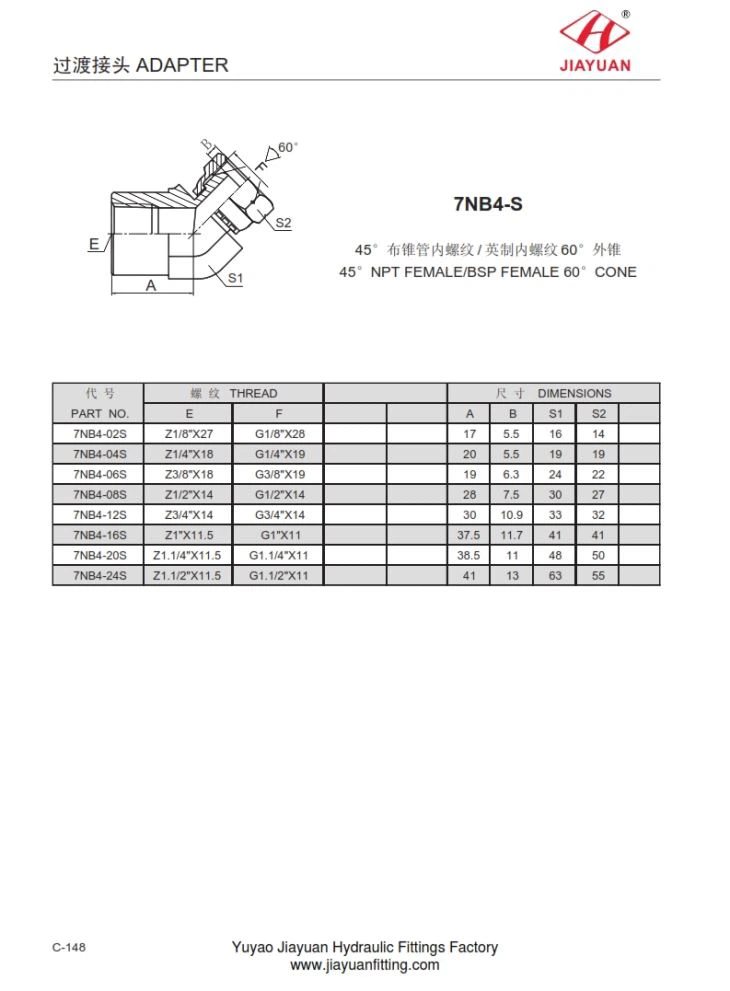

7NB4-S 45 ° NPT NŐ / BSP NŐ NEM 60 ° CONE csőcsatlakozó mérettáblázat, az alábbiak szerint:
RÉSZ. | CÉRNA | MÉRETEK | |||||
E | F | A | B | S1 | S2 | ||
7NB4-02S | Z1 / 8" X27 | G1 / 8" X28 | 17 | 5.5 | 16 | 14 | |
7NB4-04S | Z1 / 4" X18 | G1 / 4" X19 | 20 | 5.5 | 19 | 19 | |
7NB4-06S | Z3 / 8" X18 | G3 / 8" X19 | 19 | 6.3 | 24 | 22 | |
7NB4-08S | Z1 / 2" X14 | G1 / 2" X14 | 28 | 7.5 | 30 | 27 | |
7NB4-12S | Z3 / 4" X14 | G3 / 4" X14 | 30 | 10.9 | 33 | 32 | |
7NB4-16S | Z1" X11.5 | G1" X11 | 37,5 | 11.7 | 41 | 41 | |
7NB4-20S | Z1.1 / 4" X11.5 | G1.1 / 4" X11 | 38.5 | 11 | 48 | 50 | |
7NB4-24S | Z1.1 / 2" X11.5 | G1.1 / 2" X11 | 41 | 13 | 63 | 55 | |
