Néha National Pipe Thread, NPTF (F az üzemanyaghoz), American Standard Taper, vagy egyszerűen "pipe" néven hívják.
Az NPT-adapterek típusai: férfi vagy női adapter
Termékszabvány: ISO 11926-3, SAE J514 és BS 5200
Az NPT-adapterek mérete táblázata 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT stb.
Anyag: szénacél, rozsdamentes acél vagy rézötvözet
Az NPT-hez illeszkedő adapterek alakja: egyenes, könyök, tee, kereszt, reduktor stb.
NPT illesztő adapterek forgó csatlakozóhoz, metrikus adapter, bspp adapter, sae adapter stb.

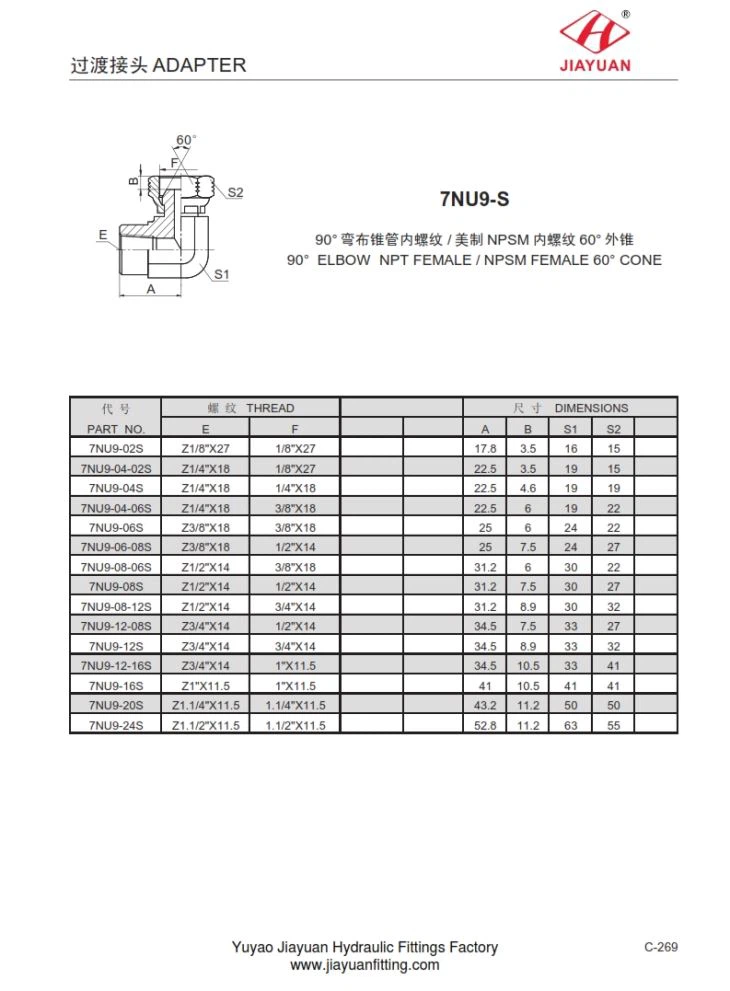

7NU9-S 90 ° ELBOW NPT NŐ / NPSM NŐ NEM 60 ° CONE adapter méretei az alábbiak szerint:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||||
E | F | A | B | S 1 | S 2 | ||
7NU9 - 02S | Z 1/8 " X 27 | 1/8 " X 27 | 17.8 | 3.5 | 16 | 15 | |
7NU9 - 04 - 02S | Z 1/4 " X 18 | 1/8 " X 27 | 22.5 | 3.5 | 19 | 15 | |
7NU9 - 04S | Z 1/4 " X 18 | 1/4 " X 18 | 22.5 | 4.6 | 19 | 19 | |
7NU9 - 04 - 06S | Z 1/4 " X 18 | 3/8 " X 18 | 22.5 | 6 | 19 | 22 | |
7NU9 - 06S | Z 3/8 " X 18 | 3/8 " X 18 | 25 | 6 | 24 | 22 | |
7NU9 - 06 - 08S | Z 3/8 " X 18 | 1/2 " X 14 | 25 | 7.5 | 24 | 27 | |
7NU9 - 08-06S | Z 1/2 " X 14 | 3/8 " X 18 | 31.2 | 6 | 30 | 22 | |
7NU9 - 08S | Z 1/2 " X 14 | 1/2 " X 14 | 31.2 | 7.5 | 30 | 27 | |
7NU9 - 08 - 12S | Z 1/2 " X 14 | 3/4 " X 14 | 31.2 | 8.9 | 30 | 32 | |
7NU9 - 12 - 08S | Z 3/4 " X 14 | 1/2 " X 14 | 34.5 | 7.5 | 33 | 27 | |
7NU9 - 12S | Z 3/4 " X 14 | 3/4 " X 14 | 34.5 | 8.9 | 33 | 32 | |
7NU9 - 12-16S | Z 3/4 " X 14 | 1 " X 11,5 | 34.5 | 10.5 | 33 | 41 | |
7NU9 - 16S | Z 1 " X 11,5 | 1 " X 11,5 | 41 | 10.5 | 41 | 41 | |
7NU9 - 20S | Z 1,1 / 4 " X 11,5 | 1,1 / 4 " X 11,5 | 43.2 | 11.2 | 50 | 50 | |
7NU9 - 24S | Z 1,1 / 2 " X 11,5 | 1,1 / 2 " X 11,5 | 52,8 | 11.2 | 63 | 55 | |
