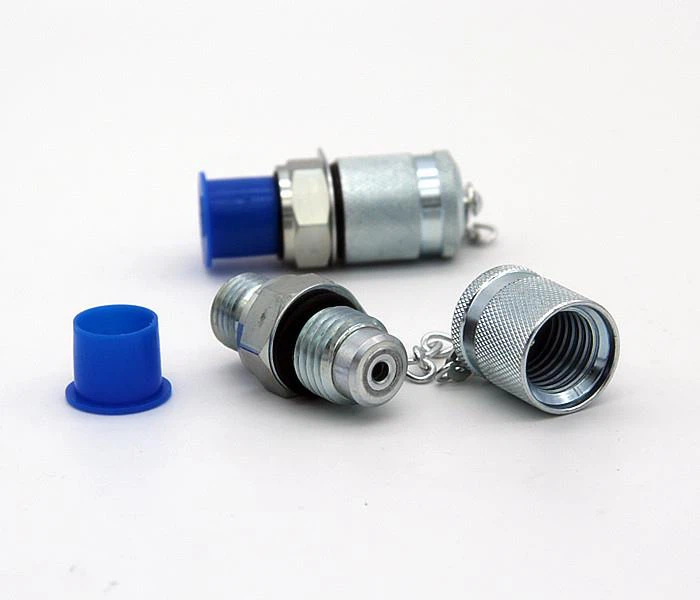

A tesztpont-adaptert általában ipari és mobil tér ben alkalmazzák a hidraulikus rendszer állapotának leállítás nélküli megfigyelésére, a hidraulikus vizsgálati pontok adaptercsatlakozóval a hidraulikus adapterek hidraulikus mérőműszerrel való csatlakoztatásához. tesztpont adapter készlet, beleértve a vizsgálati pint adapter port csatlakozó végén a szelep végén, amely egy nagyon kis furat csatlakozni nyomásérzékelők mikro tömlő szerelvények.
Műszaki jellemzők az alábbiak szerint:
l Max. üzemi nyomás 63 MPa (630 bar) az ISO 15171-2 szerint
l A C20 acélból készült csatlakozótest és fémkupak anyaga
l A tömítés a belső elsődleges és másodlagos tömítés, valamint a csavaros menetek tömítése NBR-ből készül.
l A vibráció NBR O-gyűrű, hogy megakadályozza a sapka kilazulását
l Médiaalkalmazás Alkalmas hidraulika- és egyéb olajokhoz ásványolaj alapon
A studport csatlakozástípusok vannak kiválasztva:
Menetport a SAE J 514 (UNF) szerint | |||||||
G | d1 | d2 | B | K | T | A | Z |
7/16-20 UNF | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1/2-20 UNF | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
9/16-18 UNF | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3/4-16 UNF | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Menetport az ISO 6149-1 metrikus mutatója szerint | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Menetport a DIN 3852 1. | ||||
G | D | A | B | T |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
