A BSPP menetes 60 fokos kúpos csatlakozók típusai: o-gyűrűvel, anélkül vagy lengőcsavar csatlakozóval vagy anélkül.
A BSPP szerelvénykatalógus szabványa az ISO 8434-6 és a BS 5200 szabványon alapul.
A 60 fokos kúpos csatlakozások menete BSPP, amely megfelel az ISO 228-1 szabványnak.
Fémcsőcsatlakozók hidraulikus folyadék-ellátáshoz és általános használatra.
A Jiayuan rozsdamentes acélból készült BSP szerelvényeket, sárgaréz bsp csőszerelvényeket, bsp tömlőcsatlakozókat is kínálhat.

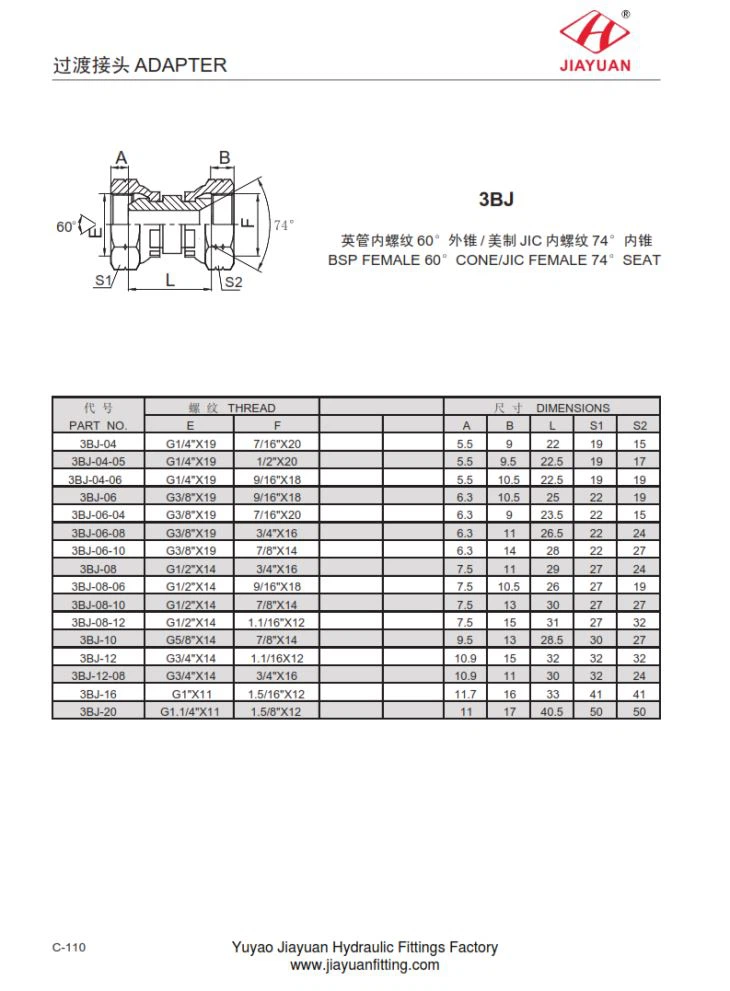

3BJ BSP NŐ - 60 ° KÖZ / JIC NŐ - 74 ° ÜLÉS a csatlakozó csatlakozójának méretei a következők szerint:
RÉSZ NEM. | CÉRNA | MÉRETEK | |||||
E | F | A | B | L | S1 | S2 | |
3BJ-04 | G1 / 4" X19 | 7/16" X20 | 5.5 | 9 | 22 | 19 | 15 |
3BJ-04-05 | G1 / 4" X19 | 1/2" X20 | 5.5 | 9.5 | 22.5 | 19 | 17 |
3BJ-04-06 | G1 / 4" X19 | 9/16" X18 | 5.5 | 10.5 | 22.5 | 19 | 19 |
3BJ-06 | G3 / 8" X19 | 9/16" X18 | 6.3 | 10.5 | 25 | 22 | 19 |
3BJ-06-04 | G3 / 8" X19 | 7/16" X20 | 6.3 | 9 | 23.5 | 22 | 15 |
3BJ-06-08 | G3 / 8" X19 | 3/4" X16 | 6.3 | 11 | 26.5 | 22 | 24 |
3BJ-06-10 | G3 / 8" X19 | 7/8" X14 | 6.3 | 14 | 28 | 22 | 27 |
3BJ-08 | G1 / 2" X14 | 3/4" X16 | 7.5 | 11 | 29 | 27 | 24 |
3BJ-08-06 | G1 / 2" X14 | 9/16" X18 | 7.5 | 10.5 | 26 | 27 | 19 |
3BJ-08-10 | G1 / 2" X14 | 7/8" X14 | 7.5 | 13 | 30 | 27 | 27 |
3BJ-08-12 | G1 / 2" X14 | 1.1 / 16" X12 | 7.5 | 15 | 31 | 27 | 32 |
3BJ-10 | G5 / 8" X14 | 7/8" X14 | 9.5 | 13 | 28.5 | 30 | 27 |
3BJ-12 | G3 / 4" X14 | 1.1 / 16X12 | 10.9 | 15 | 32 | 32 | 32 |
3BJ-12-08 | G3 / 4" X14 | 3/4" X16 | 10.9 | 11 | 30 | 32 | 24 |
3BJ-16 | G1" X11 | 1.5 / 16" X12 | 11.7 | 16 | 33 | 41 | 41 |
3BJ-20 | G1.1 / 4" X11 | 1.5 / 8" X12 | 11 | 17 | 40.5 | 50 | 50 |
