SAE kód 61 2-csavar csavar karima csatlakozások használják hidraulikus karima bilincsek, csak alacsony üzemi nyomás minősítés, mint a SAE J518-1 (kód 61) kapcsolatok, de ez nem SAE J518-1 4 csavaros karima csatlakozások.
Kód 61 karima bilincsek használt azonos szabványok SAE J518-1 port méretek, karima fej méretek is kompatibilis az ISO 6162-1 port csatlakozások és karima fejek.
Anyag a SAE 2 csavaros karima bilincsek csatlakozások:
Karima bilincsek anyag szénacél C45, rozsdamentes acél 304, 316 vagy 316L.
10.9 tulajdonságosztályú hatszögű fejcsavarok vagy foglalatfejű csavarok (minimum)
Az aherek megfelelnek az ISO 7089 A típusú, 300 HV osztálynak
Az O-gyűrűs tömítések NBR(Nitril) 90±5 IRHD keménységűek
Korrózióvédelem
Minden szénacél karimát olyan megfelelő anyaggal kell lemezelni vagy bevonni, amely átmegy egy 72 órás
az ASTM B117 (ISO 9227) szerinti permetezéses vizsgálat.
Nyomás/hőmérséklet követelmény
Nyomásvizsgálat: A felszakítási vizsgálatot és a ciklikus tartóssági vizsgálatot az ISO 19879.
Hőmérséklet: Szénacél karima bilincs csatlakozók használt folyadék hőmérsékletek között -40 °C és +120 °C; –60 °C és +50 °C közötti hőmérsékleten használt rozsdamentes acél karimabilincsek.
A 612-es kódszámú csavarkarimabilincs méretei
Nem. Magyarázat: FCO-xx(Kötőjel száma)
Kód 61 karima bilincs használható metrikus csavarok készült szénacél mérete DN 32 (-20)
Ovális karima csatlakozás kompresszorhoz
FCA-xx(L7 méret) Ez a különbség L7 méret SAE J518-2 seres.
Sz. | d4 | d5 | d6 | 3. | 4. | L6 | L7 | L8 | 9. | r1 | R2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |
Assembly rajz – karimabilincs, karimafej, csavarok, aráns és a port

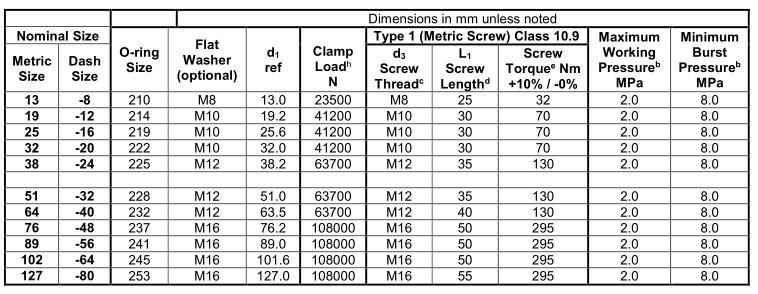

Méretek, nyomatékok és nyomások a 61-es kódú karimabilincs-szerelvényeknél
1-es típusú metrikus csavarosztály 10.9.
típusú 2 hüvelyk csavar grage 8.
Keresztasztal Karima-szagú hangméret normál perepercméretről DN-méretre
SAE J518 kód 61/62 Karima műszerfal méret Névleges karima méret névleges méretben DN mm
SAE J518 kód 61/62 Karima kötőjel mérete | Névleges karimaméret | Névleges méret DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
