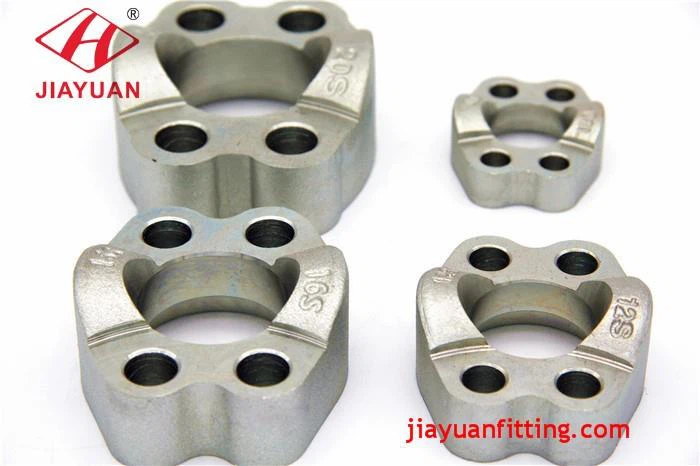

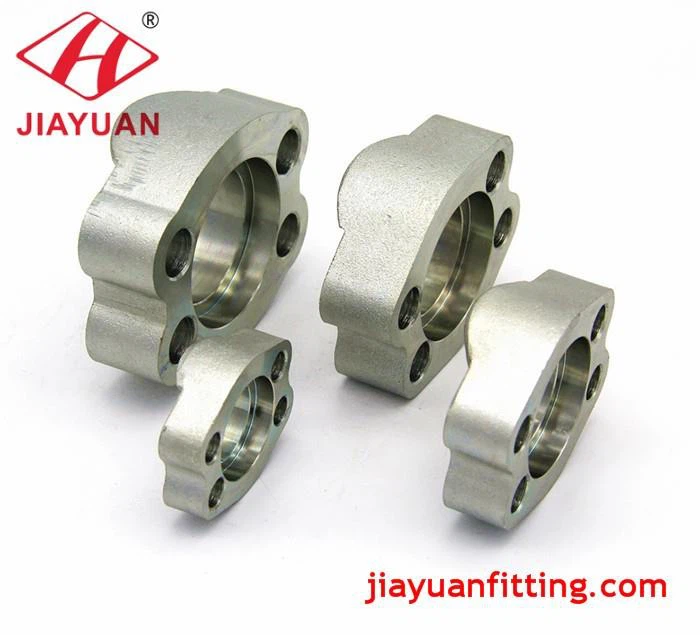

A SAE 6000 psi peremes bilincsek a hidraulikus karimarendszerhez tartoznak, a hidraulikus karimás cső, a hidraulikus tömlőegységek és a csövek csatlakoztatására használták. Ezt a karimás kapcsolatot a hidraulikus hengerrel megtalálja a kotrógépben és a rakodóban.
Ez a SAE karima bilincsekről készített videó a következőket mutatja be:
1. SAE J518 Peremes bilincsek, osztott karimás bilincsek és egy darabból álló bilincsek és 2 csavaros karimás bilincsek. 2. A SAE karimás bilincsek gyártási folyamata forró kovácsolt anyagtól a horganyzottig 3. Üzemi nyomás típusa, SAE kód 61 karima és SAE kód 62 karima; 4. SAE peremes bilincsek alkalmazása hidraulikus kotrógépben, rakodóban stb.
Összeszereli a karimás csatlakozást a 6000 psi-es karimacsíptetővel metrikus menetfolttal
1 az alak opció; 2 jelentése o-gyűrűs tömítés; A 3 egyrészes karimás bilincs; 4 a karima feje; Az 5. blot; 6 alátét; A 7. ábra az adapter vagy a szivattyú felülete vagy csatlakozója
A SAE karima bilincsek csatlakozásának stílusai képként:

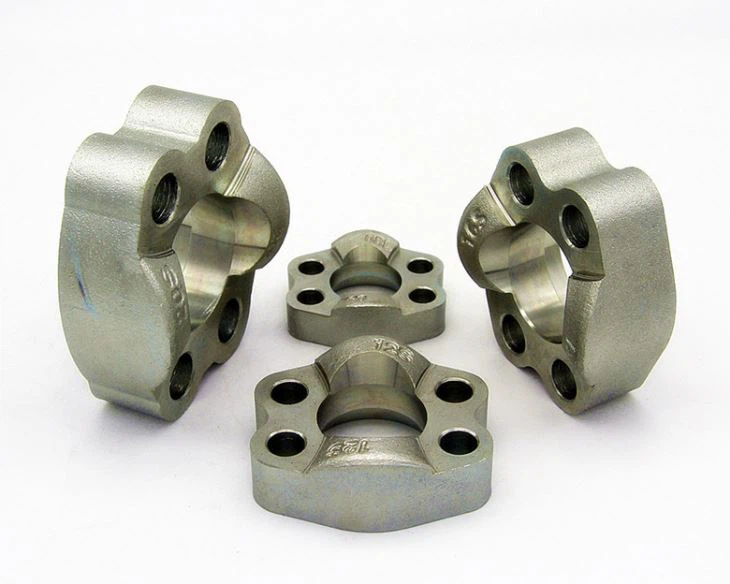

Hasított perem bilincsek a karima fejéhez (peremtömlő szerelvények, peremcső csatlakozó), egy darabból álló bilincs ugyanahhoz a csatlakozáshoz stb.
A SAE 62-es sorozatú perem bilincsek üzemi nyomása 6000 PSI, 42MPa (420 bar).
A SAE karima bilincsek méretei megfelelnek az ISO 6162-2: 2012 szabványnak. ISO névleges méret: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Hüvelyk méret: 1/2&"; 3/4 GG"; "1 GG"; "1 1/4 GG"; "1 1/2 GG"; "2 GG"; "2 1/2 GG"; ； 3" ;.
Egy darabból álló bilincs csatlakozók kijelölése:Egyrészes karimás bilincsméret DN 32: bilincs ISO 6162-2, FC × 32;DN 25 egyrészes karimás bilincs, csak metrikus csavarokkal használható: bilincs ISO 6162-2, FCM × 25
Bármilyen típusú SAE karima, például SAE osztott perem bilincsek, SAE karima adapter, SAE aljzat hegesztőperemek, SAE vakkarimák, SAE peremtömbök, a csatlakozási méret kötőjel megegyezik a következő táblázattal:
SAE J518 kód 61/62 Karima kötőjel mérete | Névleges karimaméret | Névleges méret DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
Elérhetőségei:
Név: Ray Wang
Beosztás: eladó menedzser
Mob: +86-15958811464
Tel: +86-574-62991611
Email:jyray@72338.com
Hozzáadás: No.74 Zishan Road, Zhangting Town, Yuyao City 315410, Kína.
sae j518 kód 62 peremméretek
